聚氨酯灌封膠，又稱PU灌封膠，具有硬度低、彈性好、強(qiáng)度適中、防水、防震、防霉菌、以及優(yōu)良的電絕緣性和難燃性等特點，對電器元件無腐蝕，對鋼、鋁、銅、錫等金屬,以及橡膠、塑料、木質(zhì)等材料有較強(qiáng)的粘接性能。
其主要成分是多本二異氰酸酯和聚醚多元醇在催化劑(三乙烯二胺)存在的情況下交聯(lián)固化，形成高聚物，聚氨酯膠具有較好的粘結(jié)性能、絕緣性能和耐候性能，他的硬度可以通過調(diào)整二異氰酸酯和聚醚多元醇的含量來改變。
工藝解析
1、預(yù)熱：被澆注器件請于60-80℃烘1~2小時，除去器件濕氣；
2、混合：按比例稱量A、B料，順時針（或逆時針）同方向攪拌2~3分鐘，盡量減少攪入空氣，注意容器底部、邊緣部也要攪拌均勻，否則會有局部不固化現(xiàn)象。
3、脫泡：對于灌封表面要求光潔無氣泡，混合料應(yīng)抽真空（≤-0.1Mpa）可順利脫去氣泡，采用機(jī)械計量混合灌封者，省略步驟2、3。

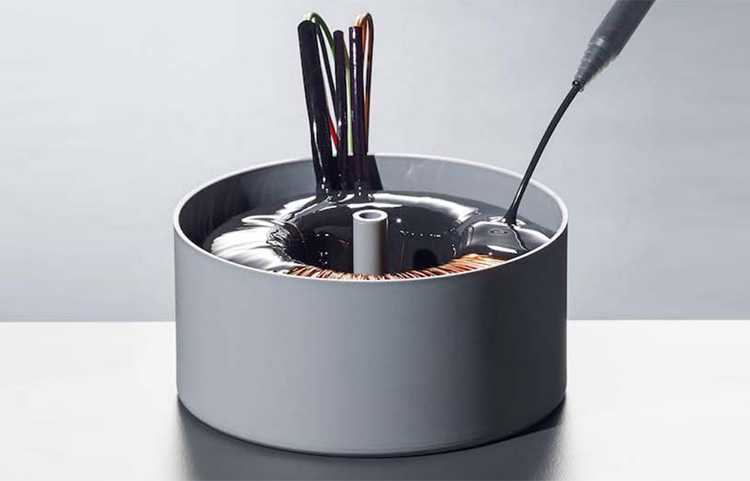

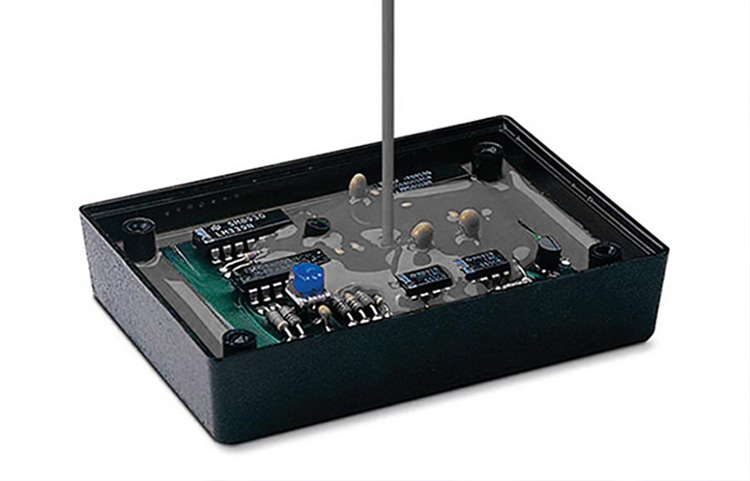

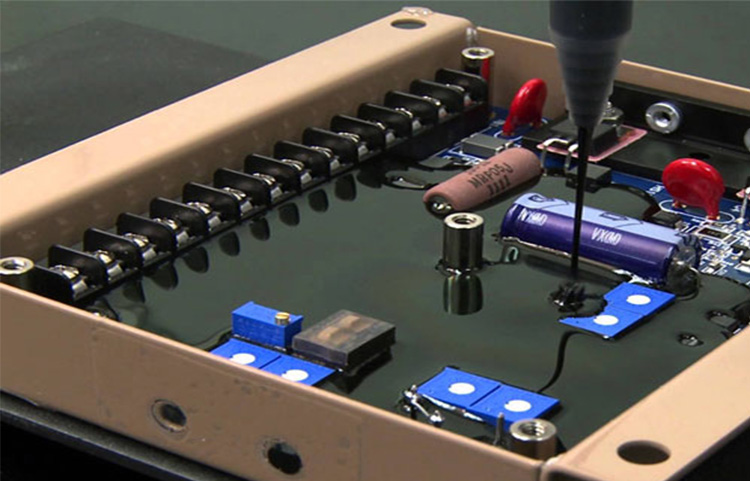

4、澆注：將混合料澆入器件中，器件結(jié)構(gòu)復(fù)雜、體積大者，應(yīng)分次澆注，澆注氣泡可用熱風(fēng)槍等吹掃，可消除表面浮泡。
5、固化：48~72h/23℃或3~4h/60℃可固化，溫度低應(yīng)酌情延長固化時間；
6、水分、濕氣會造成固化氣泡，操作環(huán)境建議控制在23±5℃，相對濕度<70%。
因為聚氨酯灌封膠卓越的性能，應(yīng)用的領(lǐng)域也非常的廣泛，能應(yīng)用于新能源、醫(yī)療器械、航空航天、船舶制造、軍工電子、汽車電子、儀器儀表、電工電氣等行業(yè)領(lǐng)域。聚氨酯灌封膠屬于綠色環(huán)保的材料，對環(huán)境的污染比較低，安全又可靠。
如果您對灌封膠還有疑問，歡迎在線咨詢或者來電訪問，我們將會為您提供專業(yè)的解決方案！
在線QQ
